Держатели фильтров для газов
Держатели фильтров для газа

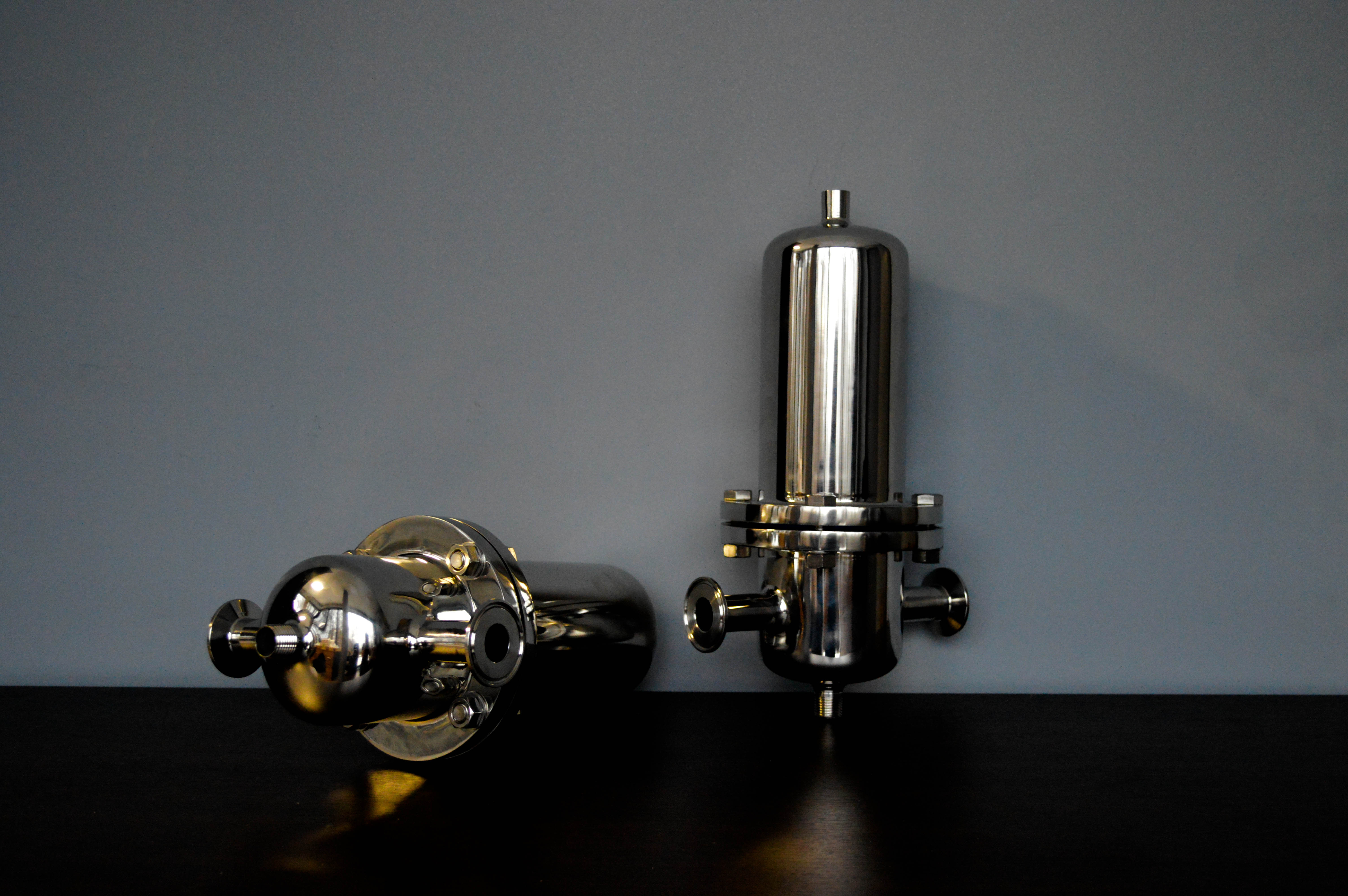

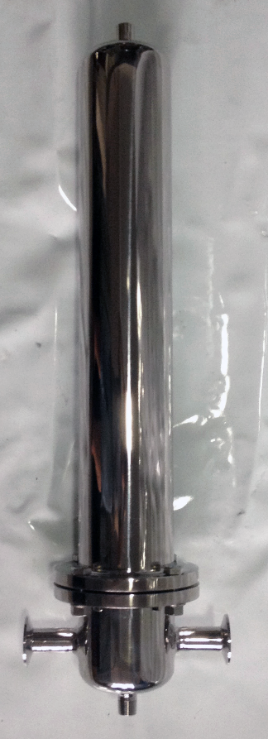

Держатели фильтров предназначены для установки в них одного патронного фильтрующего элемента как отечественного, так и зарубежного производства, и используются для фильтрации газообразных сред от механических и коллоидных частиц.
Материал:
Нержавеющая сталь марки AISI 316L или 304.
Технические характеристики:
FH- фильтр держатель G1S- газ/1 патрон (1шт фильтроэлемент)/нержавеющая сталь 125 – высота (мм) P-тип посадочного места T- тип присоединения (Tri-clamp) 1 – диаметр входного и выходного патрубков (дюймы)
| Марка держателя: | Высота используемых фильтрующих элементов мм/дюймы: | Размер /тип посадочного места для фильтрующих элементов: | Размер/тип присоединения к линии: | Диаметр входного и выходного патрубков, мм/дюйм: |
| FH G1S 125/P/T/1 | 125/5 | Ф56 мм/код адаптера используемых фильтрующих элементов - Q, A7, 226 | 1” / TRI-CLAMP резьбовое или муфта под заказ | 25 /1” |
| FH G1S 250/P/T/1 | 250/10 | |||
| FH G1S 500/P/T/1 | 500/20 | |||
| FH G1S 750/P/T/1 | 750/30 |
Максимальное давление: 10бар. Рабочее давление: 6 бар. Максимальная температура: 120 °С. Зеркальная полировка: Ra< 0.4 мкм.
Держатели патронных фильтров из нержавеющей стали могут быть подвергнуты любому способу гигиенической и санитарно-химической обработки по МУ-287-113, в том числе обработке острым паром.
Монтаж:
Держатели из нержавеющей стали могут быть смонтированы либо на жестко подведенных трубопроводах, присоединенных к основанию держателя, либо, если используются гибкие трубопроводы, устанавливаются стационарно на полу на ножках, или крепятся при помощи специального кронштейна к стене. Присоединение трубопроводов к держателю осуществляется с помощью быстросъемного конусно-фланцевого соединения типа TRI-CLAM, резьбового или муфтового соединения.
